Röhrenzentrifuge der GF-Serie
Der GF-Typ wird hauptsächlich für verschiedene schwer zu trennende Suspensionen in der Trennindustrie verwendet und eignet sich besonders für die Flüssig-Flüssig-Trennung mit geringen spezifischen Gewichtsunterschieden und die Flüssig-Flüssig-Fest-Dreiphasentrennung mit einer geringen Menge an Verunreinigungen.
Arbeitsprinzip:
Die Rohrzentrifuge besteht aus Maschinenkörper, Antriebsteil, Schüssel, Flüssigkeitsauffangschale und Lagersitz für den Flüssigkeitseinlass usw. Oben auf der Schüssel befindet sich die flexible Spindel und unten das dämpfende Loslager.Die Spindel ist über einen Puffer am Kupplungssitz mit dem angetriebenen Rad gekoppelt.Der Motor überträgt die Kraft über den Antriebsriemen und das Spannrad auf das angetriebene Rad, wodurch sich der Schlag mit hoher Geschwindigkeit um die eigene Achse dreht und ein starkes Zentrifugalkraftfeld entsteht.Das Material wird durch den Flüssigkeitseinlass am Boden in das Innere eingespritzt, und die Zentrifugalkraft zwingt die Klärflüssigkeit dazu, entlang der Innenwand des Behälters nach oben zu fließen, und die Klärflüssigkeit fließt aus dem Auslass heraus.Der Feststoff setzt sich in der Schüssel ab und wird nach dem Abschalten der Maschine manuell ausgetragen.
Details Bilder
Die Trennschale im GF-Modell
Die Schüssel ist der Hauptteil der Röhrenzentrifuge, komplett aus Edelstahl 304, Edelstahl 316L ist erhältlich.Der abgetrennte Feststoffgehalt befindet sich im Behälter und wird nach der Trennung manuell entleert.
Der Motor der Röhrenzentrifuge
Wir können normale Standardmotoren oder explosionsgeschützte Motoren liefern.Die normale Stromversorgung beträgt 380 V, 50 Hz, dreiphasig, 2,2 kW.Unterschiedliche Spannungen in verschiedenen Ländern können angepasst werden.Zum Beispiel 220 V oder 415 V, 50 Hz oder 60 Hz, 1-phasig oder 2-phasig.

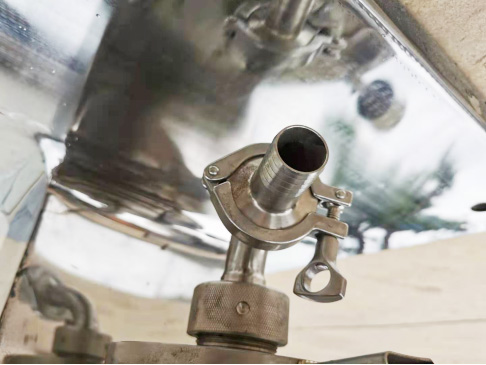

Der Futtereinlass
Der Zufuhreinlass für Rohflüssigkeit befindet sich am Boden der Maschine.Alle Teile, die mit der Rohflüssigkeit in Kontakt kommen, bestehen aus Edelstahl 304, möglicherweise ist auch Edelstahl 316 erforderlich.Der Benutzer kann zum Füttern eine Pumpe oder einen Futtertank mit hoher und niedriger Position verwenden.

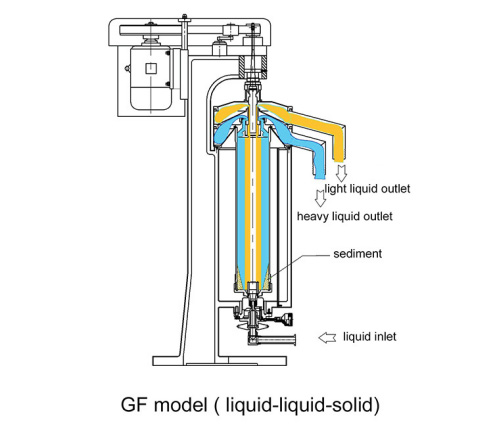

Das Funktionsprinzip des Flüssigkeitsauslasses
1.Die Zentrifuge dreht sich mit hoher Geschwindigkeit, um eine geeignete Arbeitsgeschwindigkeit zu erreichen (die Geschwindigkeit kann über das Bedienfeld eingestellt werden), und die gemischte Suspension wird kontinuierlich von unten zugeführt, und die Suspension wird unter der Wirkung der Zentrifugalkraft geschichtet;
2. Die beiden Flüssigkeiten in der Suspension haben einen Dichteunterschied und sind miteinander nicht kompatibel.Die flüssige Phase steigt spiralförmig allmählich von unten nach oben zum oberen Teil des Rotors.Die flüssige Phase mit einer geringeren Dichte wird aus dem Auslass für leichte Flüssigkeit abgelassen, und die flüssige Phase mit einer größeren Dichte wird aus dem Auslass für schwere Flüssigkeit abgelassen;
3. Die Dichte der festen Phase ist am größten und sie setzt sich im Inneren der Schüssel ab.Nachdem die Feststoffe gesammelt wurden, schalten Sie die Zentrifuge aus und entfernen Sie den Rotor manuell zur Schlackenreinigung.
4. Nach der Reinigung der Schlacke muss der Rotor wieder eingebaut werden und dann der nächste Trennvorgang gestartet werden.
Anwendung: Der Röhrenabscheider wird hauptsächlich zum Trennen aller Arten von Suspensionen verwendet, die schwer zu trennen sind. Er eignet sich besonders für die Trennung von Fest-Flüssig-Suspensionen mit geringer Konzentration, hoher Viskosität, feinen Partikeln und sehr geringem Differenzgewicht der beiden Phasen.wie die Klärung von Kräuter- und Pflanzenextrakten, verschiedenen medizinischen Likören, flüssigen Arzneimitteln, oralen Flüssigkeiten, die Extraktion von Farben, Farbstoffen sowie verschiedenen Proteinen, Algen, Fruchtgelen und die Reinigung von Gummilösungen, Kohlenteer, Graphit, Saponin und Pektin , Sirup, Impfmyzel und alle Arten von Glukose;Raffinationsharz und Latexlösung, Enzym (SOD) von Oxid, verschiedene Arten von Albuminen, das Glucosid der Seife usw.
Angewandte Domäne
Spezifikation
Modell |
GF45 |
GF75 |
GF105 |
GF125 |
GF150 |
Innendurchmesser (mm) | 45 | 75 | 105 | 125 | 142 |
Drehzahl (U/min) | 30000 | 19000 | 16300 | 15000 | 14000 |
Volumen (L) | 0.4 | 2.2 | 6 | 8 | 10 |
Trennfaktor (w²r/g) | 21168 | 15700 | 15620 | 15750 | 15700 |
Produktivität (Wasserdurchfluss) (kg/h) | 100 | 600 | 1200 | 1500 | 2500 |
Leistung (kW) | 0.55 | 1.5 | 2.2 | 3.0 | 3.0 |
Gewicht (kg) | 90 | 300 | 570 | 610 | 665 |
Abmessungen (mm) (L*B*H) | 480*460*800 | 760*450*1120 | 840*500*1600 | 900*550*1600 | 1020*600*1600 |
